進水與濃水間的高壓差，有時又稱為壓降或?P，將會沿反滲透膜元件水流方向產(chǎn)生很高的阻力，小直徑陶氏反滲透膜元件的產(chǎn)水中心管將不得不承受這種作用力，而使用8英寸反滲透膜元件時，會由同一壓力容器內(nèi)相鄰元件的玻璃鋼外包皮承受并傳遞這種作用力，這樣同一壓力容器內(nèi)的最后一支膜元件受到的推力最大，它會承受由上游元件壓降引起的推力總和。那么壓降過高可能引起的反滲透膜系統(tǒng)問題有哪些呢？
每一支裝有多支反滲透膜元件的壓力容器壓降上限是3.5bar，每一支玻璃鋼纏繞的元件壓降上限為1bar，超過上限時，即使是很短的時間，膜元件也可能會受到機械損傷，8英寸以下的反滲透膜元件就會發(fā)生望遠鏡現(xiàn)象，甚至膜元件兩端的抗應(yīng)力器也會從膜包皮處被拉出，而8英寸元件會在其最薄弱處破裂，此處通常為抗應(yīng)力器與膜卷的聯(lián)接處，幸運的是，玻璃鋼外包皮的損壞有時不會影響膜元件性能，有時即使元件內(nèi)的膜片和進水流道網(wǎng)格已經(jīng)從裂開的外包皮處露出，但元件仍可能還會有良好的性能。

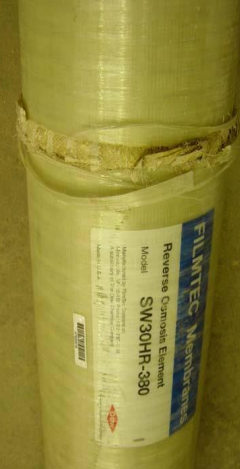

陶氏反滲透膜表面纏繞玻璃鋼高壓差破裂
生物污堵所致高壓差將流道網(wǎng)格沖出
雖然在某種程度下，玻璃鋼包皮的裂紋只是一個外觀的問題，但卻表明壓降過高，最后仍可能會導致反滲透膜系統(tǒng)產(chǎn)水量或脫鹽率的下降。
當進水流量恒定時，壓降的增加常常是由于反滲透膜進水網(wǎng)格流道內(nèi)存在沉積物、污染物或結(jié)垢物，一旦進水流道網(wǎng)格被堵，常常會伴有產(chǎn)水量的下降。
當進水流量超過規(guī)定值時，會出現(xiàn)超極限壓降，當開機時升壓太快，也會發(fā)生同樣的現(xiàn)象（水錘作用），當反滲透膜元件內(nèi)已有污堵物存在，特別是生物污染時，這種效應(yīng)極為明顯，并產(chǎn)生極高的瞬間壓降。
進水與濃水間的壓降是水流經(jīng)系統(tǒng)時水流阻力的量度，它取決于反滲透膜進水流道內(nèi)流速和水溫。因此，應(yīng)盡量維持產(chǎn)水量和濃水量恒定，以便能在操作時注意和監(jiān)測到引起壓降增加的反滲透膜元件堵塞。
